Loi d’Ohm et CDM : comment calculer la limite de sécurité de vos montages ?

Le mod mécanique représente pour beaucoup de vapoteurs l’aboutissement d’une passion. Un objet épuré, d’une fiabilité brute, offrant une connexion directe entre l’accu et l’atomiseur. Cette absence d’électronique, si elle garantit une vape pure et réactive, est aussi la source d’une angoisse légitime : sans chipset pour vous protéger, vous êtes le seul garant de votre sécurité. Vous avez probablement entendu les conseils habituels : « fais attention à ta résistance », « utilise un calculateur en ligne » ou « ne dépasse pas les limites de ton accu ». Ces avertissements, bien que justes, restent souvent abstraits et laissent le vapoteur intermédiaire dans un flou anxiogène.

Mais si la clé n’était pas de « faire attention », mais de « comprendre » ? Si la sécurité en mécanique n’était pas une question de chance, mais de mathématiques ? La vérité est qu’un mod mécanique est un circuit électrique d’une grande simplicité. Sa sécurité ne dépend pas d’un vague sentiment de prudence, mais de l’application rigoureuse et prévisible des lois fondamentales de l’électricité. Votre peur est légitime, mais elle est fondée sur l’inconnu. Le but de cet article est de dissiper cet inconnu. Nous n’allons pas simplement vous donner des règles, nous allons vous enseigner la physique qui se cache derrière.

Cet article est une leçon de génie électrique appliquée à votre vape. Nous allons déconstruire ensemble ce circuit pour quantifier chaque risque. En comprenant précisément le rôle du Courant de Décharge Maximum (CDM), en apprenant à calculer vous-même votre résistance de sécurité et en identifiant les points de défaillance potentiels de votre matériel, vous transformerez votre appréhension en une maîtrise calculée. La sécurité deviendra une conséquence logique de votre savoir, et non plus un pari sur la chance.

Pour aborder ce sujet vital avec la rigueur qu’il mérite, nous allons suivre une structure logique. Cet article vous guidera pas à pas à travers les concepts physiques et les précautions matérielles indispensables pour une pratique du mod mécanique sereine et sécurisée.

Pourquoi ne jamais dépasser le CDM (Courant de Décharge Maximum) continu de votre accu ?

Le Courant de Décharge Maximum, ou CDM, n’est pas une recommandation du fabricant, c’est une limite physique et chimique inscrite dans la conception de votre accu. Le considérer comme une simple suggestion est la première et la plus grave des erreurs en mod mécanique. Chaque fois que vous activez votre mod, vous demandez à l’accu de fournir un courant (en Ampères) pour chauffer votre résistance. Ce processus n’est pas parfaitement efficace ; une partie de l’énergie est dissipée sous forme de chaleur à l’intérieur même de l’accu, à cause de sa résistance interne. C’est ce qu’on appelle l’effet Joule.

Tant que le courant demandé reste inférieur ou égal au CDM, l’accu est capable de gérer et de dissiper cette chaleur. Mais si vous le dépassez, la génération de chaleur s’emballe. La température interne grimpe de manière exponentielle, dégradant les composants chimiques de l’accu. C’est le début d’une réaction en chaîne incontrôlable : le dégazage. Les produits chimiques en surchauffe libèrent des gaz inflammables, faisant monter la pression à l’intérieur du tube. Si cette pression ne peut s’échapper par les trous de dégazage, le mod peut se transformer en bombe.

Dans le pire des cas, on atteint le stade de l’emballement thermique. La structure interne de la batterie s’effondre, provoquant un court-circuit interne massif. Selon les experts en sécurité des batteries, l’emballement thermique peut se produire entre 140°C et 850°C, libérant une quantité d’énergie colossale en une fraction de seconde. L’énergie contenue dans une seule batterie lithium-ion est considérable, comme l’a tragiquement rappelé l’incendie d’un entrepôt de 8 000 batteries près de Rouen en 2023, qui a mobilisé 70 pompiers et causé un préjudice environnemental majeur. Respecter le CDM n’est donc pas une précaution, c’est l’unique assurance contre une défaillance catastrophique.

Quelle est la résistance la plus basse tolérée par un accu 25A en toute sécurité ?

Ici, nous quittons les avertissements pour entrer dans le domaine des mathématiques appliquées. C’est la loi d’Ohm qui va nous fournir la réponse, et elle n’est pas négociable. La formule est simple : I = U / R. Dans notre circuit, ‘I’ est l’intensité (le courant que nous ne devons pas dépasser, soit notre CDM de 25A), ‘U’ est la tension de l’accu (en Volts), et ‘R’ est la valeur de notre résistance (en Ohms). Pour être en sécurité, il faut TOUJOURS faire le calcul avec la tension d’un accu pleinement chargé, qui est de 4.2 Volts. C’est dans cette configuration que le courant tiré sera le plus élevé.

Nous voulons connaître la résistance la plus basse (R min) autorisée. Nous devons donc réarranger la formule : R = U / I. Appliquons nos valeurs : R min = 4.2V / 25A. Le résultat est sans appel : R min = 0.168Ω. Cela signifie qu’avec un accu ayant un CDM de 25A, votre montage ne doit JAMAIS avoir une résistance inférieure à 0.168Ω. Viser 0.16Ω ou moins, c’est sciemment décider de dépasser la limite physique de votre accu, avec les conséquences que nous avons vues précédemment. Il est même prudent de se garder une marge de sécurité et de ne pas descendre en dessous de 0.18Ω ou 0.20Ω.

Il est crucial de comprendre la différence entre le CDM (ou CDC, Courant de Décharge Continu) et le « Pulse Rating » parfois mis en avant par les vendeurs. Ce dernier est une valeur en pic, sur quelques secondes, qui ne représente pas la capacité réelle de l’accu en usage normal. Se fier à cette valeur est une erreur.

Le risque si vous poussez votre accu en vous basant sur le CDM, par exemple 30A pour le VTC5 Sony qui a un CDC de 20A, c’est d’arriver à la surchauffe

– Nicovip, Guide du calculateur de la loi d’ohm

Le calcul est votre premier et votre plus fiable des garde-fous. Il transforme une pratique « à risque » en une science exacte.

Montage en série ou parallèle : lequel double l’intensité admissible (et la sécurité) ?

Lorsqu’on utilise une box mécanique avec deux accus, leur configuration (en série ou en parallèle) change radicalement le comportement du circuit électrique et les règles de sécurité. Comprendre cette différence est fondamental. Un montage en série connecte les accus bout à bout (pôle positif de l’un sur le pôle négatif de l’autre), tandis qu’un montage en parallèle les connecte côte à côte (pôles positifs ensemble, pôles négatifs ensemble).

Dans un montage en série, les tensions s’additionnent. Deux accus de 4.2V fourniront une tension totale de 8.4V. Cependant, le CDM, lui, ne change pas. Il reste celui d’un seul accu. Ce type de montage est extrêmement puissant mais aussi beaucoup plus dangereux. Une tension doublée signifie que pour une même résistance, le courant tiré sera doublé (I = 8.4V / R), vous faisant dépasser le CDM beaucoup plus rapidement. Il est réservé aux experts absolus qui maîtrisent parfaitement les implications.

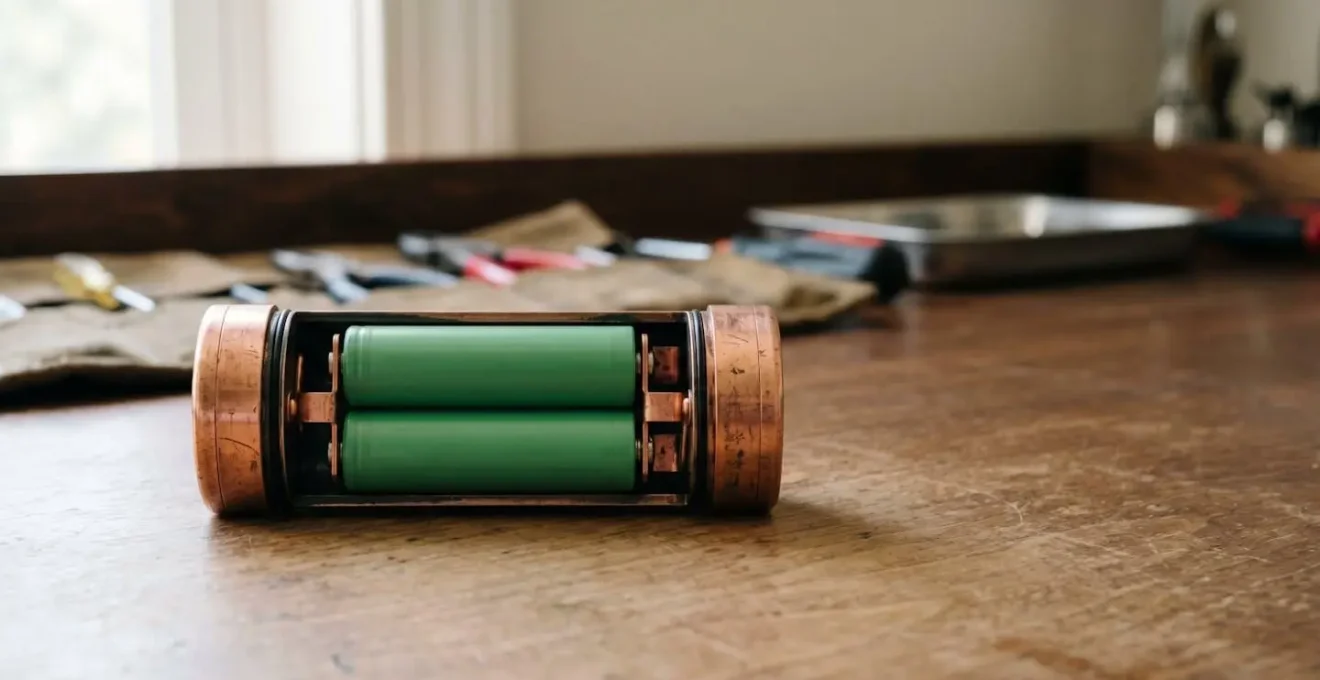

Le montage en parallèle, quant à lui, est l’allié de la sécurité et de l’autonomie. La tension reste celle d’un seul accu (4.2V), mais les capacités (en mAh) et surtout, les CDM s’additionnent ! Avec deux accus de 25A de CDM, votre limite de sécurité globale passe à 50A. Le travail est réparti entre les deux accus, chacun ne fournissant que la moitié du courant total demandé par le montage. Cela réduit considérablement le stress sur chaque accu et augmente drastiquement votre marge de sécurité.

Le tableau suivant, basé sur les principes électriques fondamentaux détaillés dans des guides de référence, résume ces différences cruciales.

L’erreur d’avoir un switch encrassé qui chauffe et crée des pertes de tension

Dans un monde idéal, votre mod mécanique serait un conducteur parfait avec une résistance de zéro. Dans la réalité, chaque composant (le corps du tube, les filetages, et surtout le switch) oppose une légère résistance au passage du courant. C’est ce qu’on appelle la résistance parasite. Lorsqu’il est neuf et propre, cette résistance est négligeable. Mais avec le temps, les arcs électriques microscopiques, la poussière et l’oxydation encrassent les contacts, notamment au niveau du switch. Cette crasse augmente la résistance parasite.

Cette résistance supplémentaire a deux conséquences directes et néfastes. La première est une perte de puissance, connue sous le nom de « voltage drop » (chute de tension). L’énergie qui devrait aller à votre coil est gaspillée en chaleur dans le corps du mod. Au lieu d’avoir 4.2V aux bornes de votre atomiseur, vous n’en aurez peut-être que 3.8V, voire moins. Votre vape est moins réactive et moins puissante. Une partie de la tension est « perdue » avant même d’atteindre la résistance.

La seconde conséquence est encore plus dangereuse : cette résistance parasite génère de la chaleur. Le switch devient tiède, puis chaud. Ce n’est pas anodin. Des mesures techniques montrent qu’une résistance parasite de 0,02Ω génère 8 Watts de chaleur pure avec un courant de 20A. Cette chaleur se propage à l’accu, le faisant chauffer anormalement et le rapprochant de sa zone de danger, même si votre calcul de coil est correct. Un switch propre et bien entretenu n’est pas une question de confort, c’est un maillon essentiel de la chaîne de sécurité.

Pourquoi toujours tester son montage sur un ohmmètre électronique avant de le mettre sur un tube méca ?

Cette étape est le dernier rempart, la vérification ultime avant de mettre le circuit sous tension. C’est un principe de précaution absolu qui ne souffre aucune exception. Après avoir construit et installé votre coil sur l’atomiseur, il est impératif de mesurer sa résistance sur un appareil fiable : un ohmmètre dédié ou un mod électronique. Pourquoi ? Pour détecter l’erreur la plus dangereuse qui soit : le court-circuit.

Un court-circuit se produit lorsque le courant peut passer d’un pôle à l’autre de l’accu sans rencontrer de résistance significative. Cela peut arriver si une patte du coil touche la cloche de l’atomiseur, si un débris métallique fait contact, ou si le montage lui-même est défectueux. Dans ce cas, la valeur de ‘R’ dans la loi d’Ohm (I = U / R) tend vers zéro. Mathématiquement, diviser par un nombre proche de zéro donne un résultat qui tend vers l’infini. Le courant demandé à l’accu devient instantanément colossal, dépassant de très loin son CDM. C’est la recette garantie pour un dégazage violent et immédiat.

Un ohmmètre ou un mod électronique détectera immédiatement ce problème. Si l’écran affiche « Atomizer Short », « 0.00Ω » ou une valeur anormalement basse, vous savez qu’il y a un défaut critique. Visser cet atomiseur sur un mod mécanique aurait provoqué un accident. Cette vérification permet également de s’assurer que la valeur de votre résistance est bien celle que vous visiez et qu’elle respecte la limite de sécurité calculée précédemment.

Toujours vérifier la valeur de la résistance sur un ohmmètre ou un mod électronique après une intervention sur l’ato

– Guide e-cigarette public, La vape sur mod méca – Chapitre sécurité

Ne jamais faire confiance à son montage à l’aveugle. La mesure n’est pas une option, c’est un protocole de sécurité non négociable. C’est la différence entre un praticien rigoureux et un joueur imprudent.

L’erreur de marier un accu neuf et un accu vieux dans une même Box

Dans une box à plusieurs accus (en série ou en parallèle), il est impératif d’utiliser des accus « mariés ». Cela signifie qu’il faut utiliser des accus de même marque, même modèle et même lot, achetés en même temps et toujours utilisés et rechargés ensemble. Les traiter comme une paire indissociable est une règle d’or. L’erreur de mélanger un accu neuf et un accu usagé, même s’ils sont du même modèle, introduit un déséquilibre dangereux dans le circuit.

Un accu vieillit. Sa capacité diminue et, plus important encore, sa résistance interne augmente. Si vous associez un accu neuf (faible résistance interne) avec un accu vieux (résistance interne plus élevée), ils ne se comporteront pas de la même manière. L’accu neuf, plus « vaillant », va tenter de compenser la faiblesse de l’ancien. Il va se décharger plus vite et subir un stress bien plus important que s’il était avec un jumeau identique. Pendant ce temps, l’accu le plus faible, à cause de sa résistance interne supérieure, va chauffer davantage pour un même courant demandé.

Ce déséquilibre de tension est la source du danger. En fin de décharge, l’accu le plus faible peut voir sa tension chuter sous un seuil critique, tandis que l’autre a encore de l’énergie. Cela peut mener à une charge inversée dans un montage en série, une situation extrêmement dangereuse. En règle générale, il est admis qu’entre des accus mariés, il ne devrait jamais y avoir une différence de tension supérieure à 0,1V. Le mariage des accus n’est pas un mythe, c’est une nécessité physique pour garantir un fonctionnement équilibré et sûr de votre circuit.

Pourquoi tout le corps de l’accu est-il un pôle négatif qu’il faut absolument isoler ?

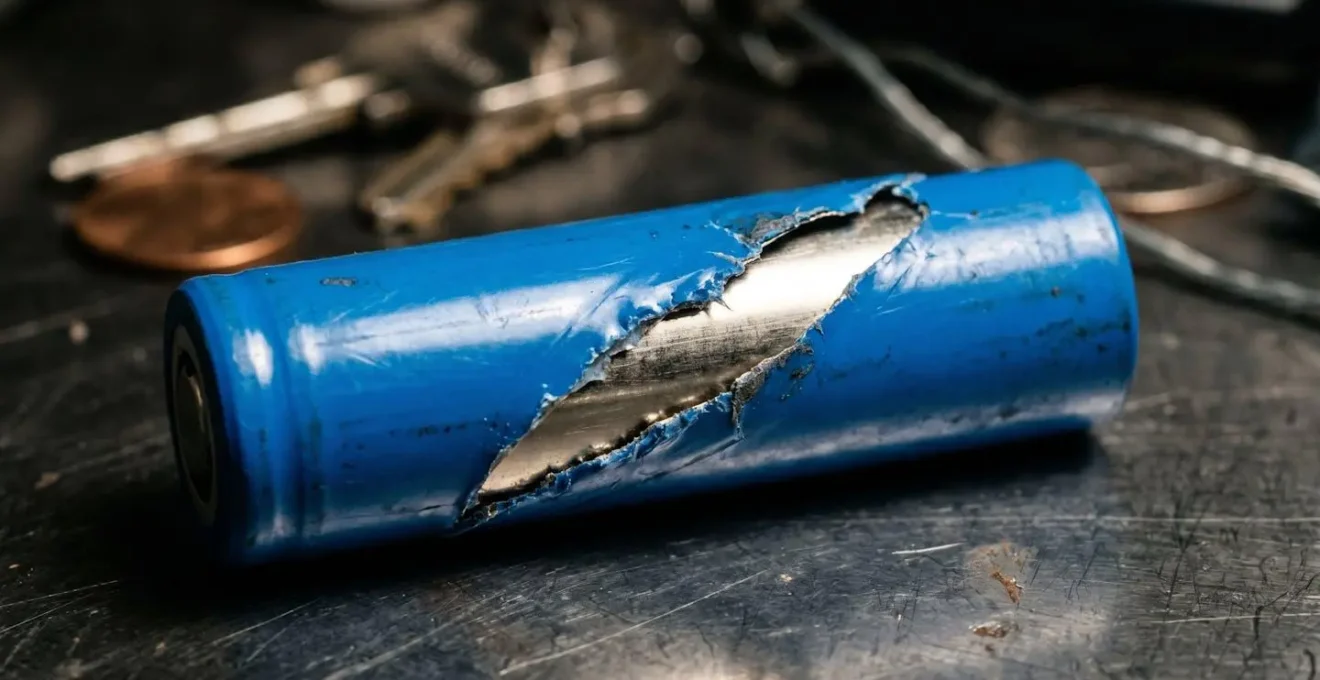

L’enveloppe plastique qui recouvre votre accu, appelée « wrap », n’est pas un élément décoratif. C’est son unique et vitale couche d’isolation. Une erreur commune est de penser que seul le fond plat de l’accu est le pôle négatif. En réalité, le pôle positif est la petite pastille surélevée au sommet, tandis que tout le reste du corps métallique de l’accu constitue le pôle négatif. Le wrap sert à isoler ce large pôle négatif pour qu’il n’entre en contact qu’avec le connecteur négatif prévu à cet effet dans le mod.

Une simple déchirure, même minuscule, dans ce wrap expose le pôle négatif. Si cette partie métallique exposée entre en contact avec une autre surface conductrice qui est elle-même en contact avec le pôle positif (comme le corps d’un mod mécanique, vos clés ou une pièce de monnaie dans votre poche), vous créez un court-circuit externe immédiat. Le courant va se ruer par ce chemin de moindre résistance, contournant l’atomiseur. L’accu va se vider de son énergie en quelques secondes, chauffer de manière catastrophique et dégazer violemment.

Il est donc impératif d’inspecter visuellement ses accus avant chaque utilisation. La moindre entaille, le moindre accroc, la moindre déchirure sur le wrap est un carton rouge. L’accu doit être mis hors service immédiatement jusqu’à ce qu’il soit « re-wrappé » avec une nouvelle gaine thermorétractable. Ne jamais utiliser un accu dont l’isolant est compromis est l’une des règles les plus fondamentales de la sécurité.

Quelle Box double accu choisir pour tenir 2 jours complets sans recharger ?

Cette question de l’autonomie est centrale pour les vapoteurs utilisant des mods électroniques. La capacité d’un accu, mesurée en milliampères-heure (mAh), détermine directement sa durée de vie avant recharge. Dans un mod électronique, où la puissance est régulée et les sécurités omniprésentes, choisir un accu à haute capacité (par exemple 3500mAh) est un choix logique pour maximiser l’autonomie. Cependant, cette logique doit être complètement inversée lorsqu’on parle de mods mécaniques.

En mécanique, la sécurité prime absolument sur l’autonomie. Or, il existe un compromis chimique inhérent à la conception des accus : plus la capacité (mAh) est élevée, plus le Courant de Décharge Maximum (CDM) est faible. Un accu de 3500mAh aura typiquement un CDM de seulement 10A, ce qui est totalement inadapté et dangereux pour un usage en mod mécanique qui demande souvent plus de 20A. À l’inverse, un accu avec un CDM très élevé (30A ou plus) aura une capacité plus modeste (environ 2100mAh).

Le choix pour un mod méca doit donc systématiquement se porter vers des accus privilégiant le CDM. Il vaut mieux recharger plus souvent que de risquer un accident. La quête des « 2 jours d’autonomie » est un objectif d’électronique, pas de mécanique.

Le mode mécanique ne disposant pas des sécurités dont profitent les dispositifs électroniques, il est préférable de s’éviter au maximum les risques de dégazage et d’exposition en choisissant des accu au CDM plutôt élevé

– Le Vapoteur Discount, Guide de choix des accus 18650

Ce tableau comparatif illustre bien le compromis à faire et le type d’accu à privilégier pour chaque usage, comme l’indique une analyse comparative des types d’accus.

La maîtrise de ces principes physiques et matériels est la seule véritable sécurité. L’étape suivante pour vous n’est pas d’acheter, mais d’appliquer : prenez vos accus, notez leur CDM, calculez votre résistance minimale, et vérifiez systématiquement vos montages sur un ohmmètre avant toute utilisation. Transformez la connaissance en pratique rigoureuse.
